一、什么是结温和热阻？

在半导体器件的世界里，温度是决定性能和寿命的核心变量。

结温（Junction Temperature, Tj），指的是芯片内部 PN 结的工作温度。它不是封装表面的温度，也不是外壳的温度，而是芯片最核心、最热的地方的温度。MOSFET、IGBT、LED 等功率器件的 datasheet 中都会标出一个最高结温（Tj,max）——超过这个值，器件寿命会急剧缩短，甚至瞬间失效。

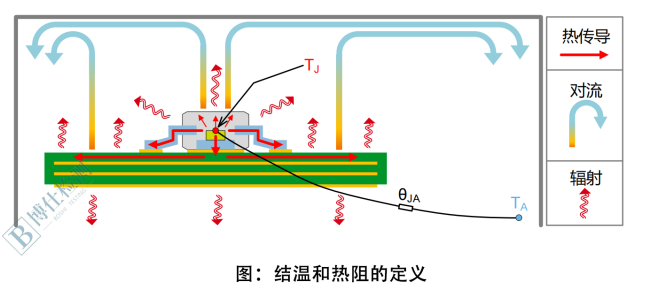

热阻（Thermal Resistance, Rth），用来衡量热量从芯片结传递到外界环境时的“阻力”。热阻越大，相同功率下结温就越高。典型的计算公式是：

Tj = Ta + Rthja × P

其中 Ta 是环境温度，P 是耗散功率。

听起来很简单，对吧？但问题在于：这个 RthJA 并不是一个固定的值。它取决于器件的封装工艺、焊接质量、PCB 布局、散热器安装、导热硅脂状态……每一个环节都影响着实际的热阻值。

所以，光知道 datasheet 上的标称值远远不够。我们需要一种方法，真正“看穿”器件的内部热路径——从芯片结到外壳、到焊料、到导热材料、到散热器，每一层的热阻到底是多少？哪一层是瓶颈？

这就是 T3Ster 要做的事。

二、T3Ster 核心原理：电热比拟

T3Ster 的全称是 Transient Thermal Tester（瞬态热测试仪），由 Mentor Graphics（现 Siemens EDA）旗下的 MicReD 部门开发。它的核心思想很简单：用测电学量的方法，来测热学量。

2.1 电热类比

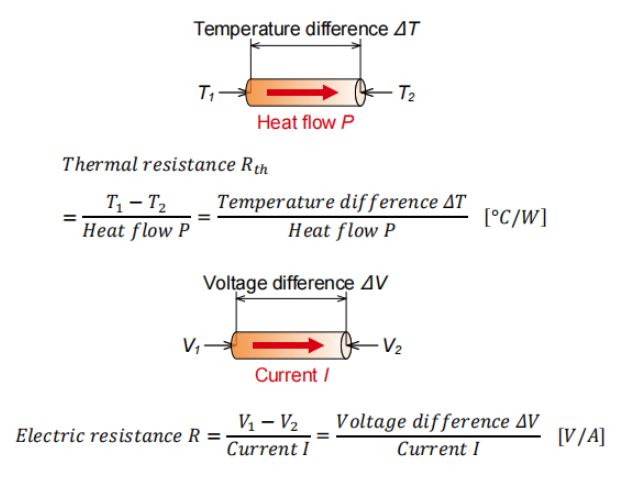

在物理学中，电流传导和热流传导可以用完全相同的数学模型描述：

这意味着：如果我们能测量器件在加热或冷却过程中的温度变化曲线，就可以像分析 RC 电路一样，分析出内部每一层的热阻和热容。

2.2 K系数校准

但问题来了——如何实时测量芯片内部的结温？

T3Ster 采用的方法是利用 PN 结的正向压降 VF 随温度变化的特性。几乎所有半导体器件（包括 MOSFET 的体二极管、LED 的 PN 结）都表现出这一特性：

ΔT = ΔVF × K

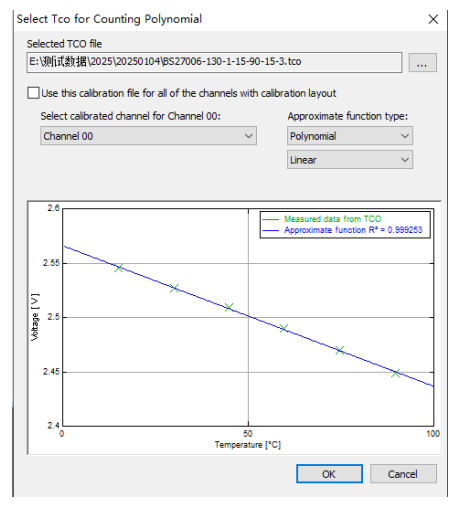

其中 K系数（K factor）表示温度每变化 1℃ 时 VF 变化的毫伏数，校准过程很简单：将器件置于恒温槽中，在不同温度下通入小电流测量 VF，得到 VF-T 曲线，斜率就是 K系数。

2.3 瞬态测量过程

有了 K系数，T3Ster 的测量流程就清晰了：

加热阶段：给器件施加加热电流（如 1A），让器件发热升温

切换阶段：快速切换到小测量电流（如 1mA），加热功率几乎为零

冷却阶段：以微秒级的时间分辨率，记录 VF 的变化，换算成结温 Tj 的变化

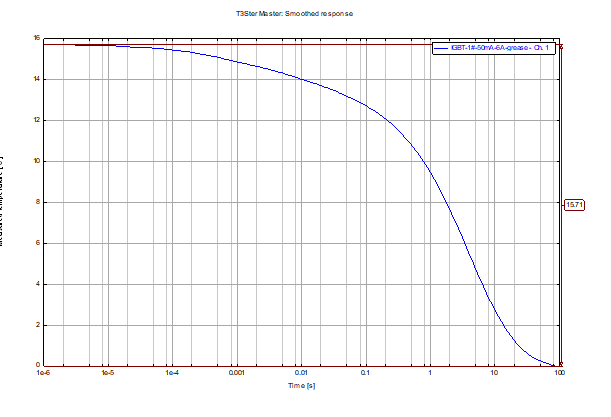

输出：得到一条冷却曲线——结温随时间从高温降到室温的完整轨迹

这条冷却曲线，就是一切分析的起点。

三、结构函数——T3Ster 的“透视”能力

原始的冷却曲线能看出结温变化趋势，但还看不出内部各层的热结构。这时候就需要结构函数（Structure Function）。

3.1 什么是结构函数？

T3Ster 软件对冷却曲线进行数学变换（反卷积 + 离散化），将其转化为积分结构函数和微分结构函数。

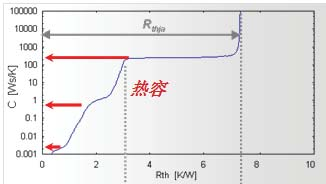

积分结构函数：横轴是热阻 Rth，纵轴是累积热容 Cth。曲线上的每一个转折点，对应着一个物理界面——芯片与焊料的分界、焊料与铜框架的分界、导热硅脂与散热器的分界……好比拿着 X 光片看骨骼结构。

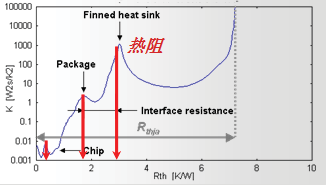

微分结构函数：横轴是热阻 Rth，纵轴是热容对热阻的导数 K（dCth/dRth）。峰值对应着热容较大的区域（如铜基底），谷底对应着热阻较大的界面（如导热硅脂层）。

3.2 利用结构函数识别器件封装内部的“缺陷”

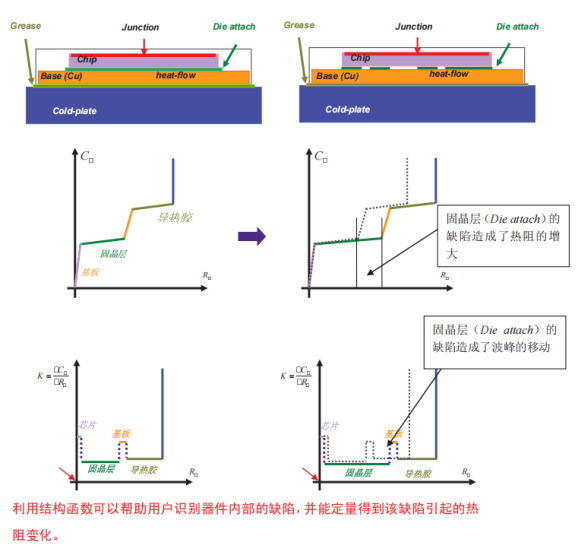

当器件某个结构或接触发生变化时，我们可以通过对比试验清晰地看到

图源:坤道T3ster介绍

四、T3Ster 的检测服务

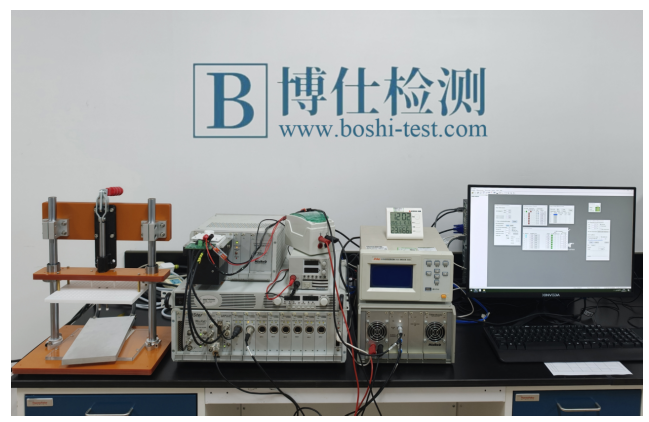

博仕检测现已配备专业技术团队，全力提供高效、精准的 T3STER（热瞬态测试）检测服务。含盖IGBT、MOSFET、LED、二极管、三极管等器件，助力客户优化散热设计、评估界面结温并精准诊断早期失效，为您的产品研发与质量控制提供最硬核的技术护航！

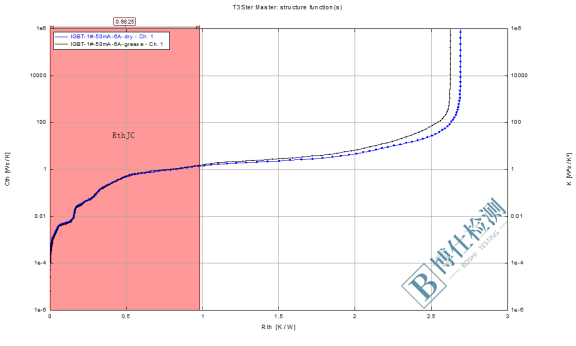

IGBT 双界面法确定结-壳热阻

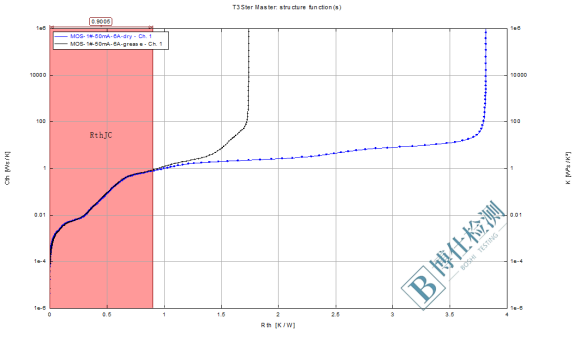

MOSFET 双界面法确定结-壳热阻

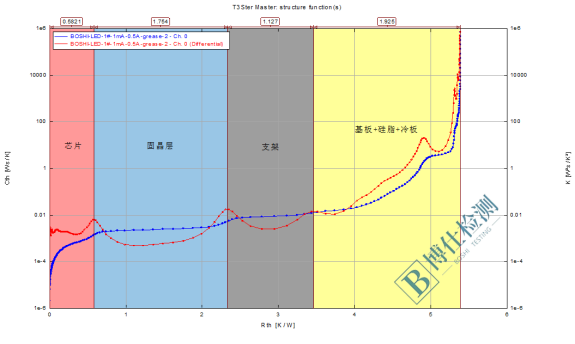

LED分层热阻

五、结语

传统热测试工具可以告诉你：“这个器件很热。”

T3Ster 能告诉你：“这个器件的芯片很热，热量在焊料层遇到了瓶颈，导热硅脂的厚度还需要优化。”

这就是它被称为“热特性测试透视眼”的原因。

无论是 MOSFET、IGBT、LED 还是功率模块，只要你的设计受限于散热问题，T3Ster 都能帮你把看不见的热路径变得清晰可见。

────────────────────────────────────────

参考资料来源：T3Ster 详细介绍 / ROHM 热阻应用笔记 / ROHM 热模型应用笔记
