塑料粒子批次差异的区分与检测方法

发布时间：2026-10-29

引言

塑料粒子是树脂经聚合、挤出造粒后得到的颗粒状原料。合格粒子是合格制品的第一步，只有从源头把住，才能保障后续制品的稳定与安全。

但在实际生产中，一个反复出现的场景是：牌号没换、供应商没换、工艺参数也没动，只是换了一批料，制品就开始出现飞边、缩痕、色差，甚至开裂。 追溯下去，问题往往不在机器，而在料。同一条产线、同一份工艺卡，前一批料做得顺，新到的这批却要重新调机——这是车间里最典型、也最难讲清楚的批次问题。

同牌号不等于同批次，同批次也不等于同性能。批次之间的差异可能来自三个方面：配方端（添加剂、填料、色母的加入量波动）、聚合端（分子量与分子量分布、共聚单体分布的微小漂移）、物流端（吸湿、混料、掺入回收料）。这些差异在粒子外观上几乎看不出来，却会在流动性、分子链尺寸与热转变上留下痕迹。

一、常规检测项目

区分批次并不需要一次把全部项目做全，也不应该临时挑几个项目拼凑。更稳妥的做法是沿着粒子常规检查走一遍：外观检查、密度检查、水分含量检查、熔体流动速率检查、分子量检查、黏数检查、玻璃化温度检查。这七项是行业常用的粒子基础体检项，仪器普及、方法成熟、数据可比。

序号	检查项目	主要回答的问题	对批次差异的敏感点
1	外观检查	粒子形态是否正常	气泡、大小不均、黑点与异色粒
2	密度检查	单位体积有多重	填料与回收料的掺入
3	水分含量检查	粒子带多少水	吸湿与干燥状态
4	熔体流动速率检查	熔体好不好流动	分子量与加工流动性
5	分子量检查	分子链有多长	分子量及分布
6	黏数检查	稀溶液里链有多舒展	分子量与链的柔性、支化
7	玻璃化温度检查	耐热到什么程度	使用温度上限与材料特性

二、检测项目内容

2.1 外观检查

外观检查是用观察的方式统计粒子的形态指标。作为一个合格的塑料粒子，不能出现气泡、大小不均等缺陷。在批次比对上，外观检查承担的是"第一道闸门"的作用：它不告诉你两批料的分子量差了多少，但能第一时间把明显不对的料挡在外面。

表 2-1　常见塑料粒子的外观特征

序号	塑料品名	外观特征
1	PVC	硬 PVC 塑料坚硬平滑，较沉，外观多为灰色或深色；软 PVC 塑料类似橡胶，表面光滑，有增塑剂气味
2	PE	乳白色半透明体，表面似蜡状，无气味，触摸有滑腻感
3	PP	乳白色半透明体，表面似蜡状，但硬度高，触摸有润滑感，质轻
4	PS	无色无臭无味透明体；着色后色泽艳丽，质地硬而脆，敲击发声清脆，似金属撞击声
5	ABS	淡黄色非晶态树脂，不透明；易着色，制品坚而韧，表面且有高度光泽
6	PMMA	无色透明体，似无机玻璃；着色后色彩艳丽，有光泽，质地坚而刚，但表面过硬物易产生划痕
7	PA	多为微黄色或乳白色半透明体，质量坚韧，似角质状
8	PC	微黄色透明体，质地刚硬而有韧性，敲击发声较清脆

批次比对要点：观察色泽是否一致、有无气泡、有无大小不均、有无黑点与异色粒。同批料出现明显色差或黑点计数上升，通常是造粒温度偏高降解，或清机不彻底造成交叉污染。

2.2 密度检查

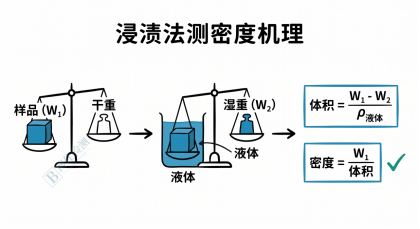

密度的计算方式是 ρ = M/V，即质量除以体积，行业内最常用的方法是浸渍法。密度不仅直接关系着制品体积大小和质量，还对物理性能（强度、熔点等）有影响。测试方法包括 ASTM D792、ISO 1183-1、GB/T 1033.1。

在批次比对中，密度是最快的一道定量筛子：它把"配方里有没有多掺东西"变成一个有数的判断。PP 粒子密度通常在 0.90–0.91 g/cm³，若某批次测得 0.93 g/cm³，可能掺杂回收料。

2.3 水分含量检查

水分含量影响加工工艺、产品外观和产品特性。粒子中水分过多会产生加工问题并影响成品外观，如表面开裂、反光，需要进行烘干处理。

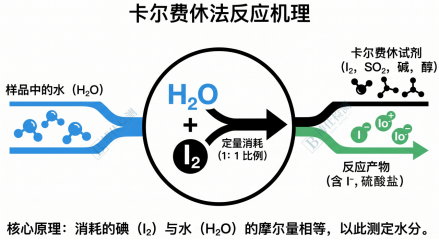

测定方法主要有卡尔·费休法与加热减重法。由于加热减重法挥发性助剂一并计入，烘干温度一变数据就失去可比性，几百 ppm 量级的差异也分不出来，所以判定同料应多以卡尔·费休法为准，且不跨方法比对。水分既是检测项，又是其他检测项的前提：吸湿性树脂干燥不足，受热可能发生水解，使流动数值偏高。所以熔指异常时，先看这道水分结果，再讨论流动性变化是否来自分子本身。

2.4 熔体流动速率检查

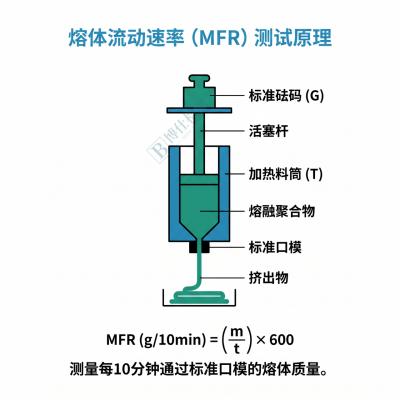

熔体流动速率表征粒子加工时的流动性。粒子熔体在 10 分钟内、在一定温度及压力下，通过直径为 2.095 mm 圆管所流出的质量或体积，即为熔体流动速率；其值越大，表示粒子的加工流动性越佳，反之则越差。测试方法包括 ASTM D1238、ISO 1133-1、GB/T 3682-1。PP 常用 230 ℃/2.16 kg 条件，PE 常用 190 ℃/2.16 kg 条件。

熔体流动速率是七项检查里对批次差异最敏感的一项，因为它同时受分子量、分子量分布和配方中润滑组分的牵动。批次判定上一般以 MFR 偏差 ±10% 为界。此外，同批样品应平行测试数次并观察离散情况，离散偏大多提示粒料混合不均或批次混杂。

2.5 分子量检查

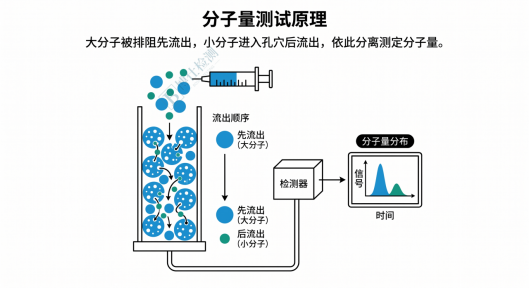

分子量及分子量分布对塑料粒子的加工性能、聚合物的宏观力学有直接或间接影响。为了优化加工及其他宏观性能，需要对分子量分布进行设计和控制。测试方法包括 ISO 13885-1、GB/T 21863，仪器为凝胶渗透色谱仪（GPC）。

在批次比对上，分子量检查回答的是熔体流动速率回答不了的问题：熔指只给出一个流动性的合成结果，而分子量分布给出的是"链有多长、长短分布有多宽"。同一熔指的两批料，分子量分布可能并不相同，因而在注塑时的充填行为、制品韧性上表现有别。

2.6 黏数检查

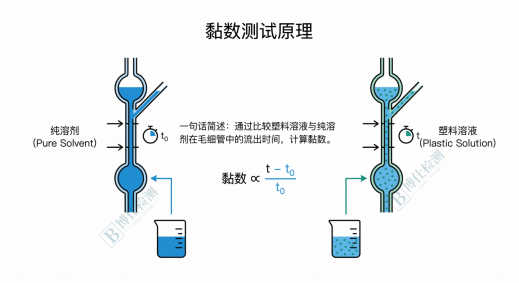

高分子溶液黏数不仅可用于测量高聚物的分子量，还可用于研究高分子在溶液中的形态、高分子链的无扰尺寸、高分子链的柔性程度，以及支化高分子的支化程度等。测试方法包括 ISO 307、ISO 1628-5、GB/T 1632.5，仪器为毛细管粘度计。

黏数与分子量检查是一组互为印证的关系：两者都指向分子链的尺寸，但黏数是在稀溶液中测得，反映的是孤立链的舒展状态，对支化结构更敏感；GPC 给出的是分布曲线。对于 PA、PET、PC 这类工程塑料，黏数在生产与贸易中常被直接用作牌号与批次一致性的约定指标。

2.7 玻璃化温度检查

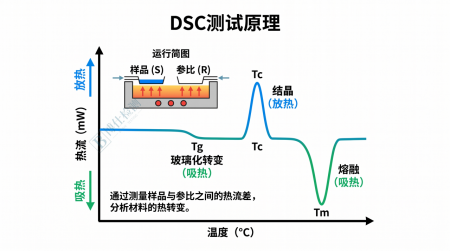

玻璃化温度是工程塑料使用温度的上限，也是橡胶或弹性体的使用下限；测得 Tg 就知道了粒子的特性和使用领域。测试方法包括 ISO 11359-2 的 TMA 法、ISO 11357-2 的 DSC 法、ISO 6721-11 的 DMA 法。

需要说明的是，DSC 并不只测玻璃化转变。同一条 DSC 曲线还能给出熔融温度与结晶温度，并由此计算结晶度与熔融焓。对 PE、PP、PA、POM 这类半结晶塑料而言，熔点与结晶度往往比 Tg 更能反映批次差异：Tg 看非晶区与使用温度上限，Tm 与结晶度看结晶完善程度与制品收缩行为，结晶温度看冷却固化过程。三者同时平稳，说明热历史与配方都没有明显偏移。

三、检测数据意义

常规检查项目各自独立，但要让它们服务于批次判定，需要事先确定三件事：参照物是谁、允差是多少、异常时先查哪一项。

参照物：这七项检查在出厂时是按照合格与否来判定的，也就是与规格书限值比。批次比对则是另一种比法——与留样比。同一份数据，比法不同，结论的含义也不同：与限值比回答"合不合规"，与留样比回答"是不是同一料"。

允差：现成可用的内控线是密度偏差 ±0.01 g/cm³、熔体流动速率偏差 ±10%。其余项目建议按牌号规格书或供需合同逐项约定，不宜一律套用同一百分比。

异常时的排查顺序：由前到后、由表及里。先确认外观与水分，排除形态缺陷与吸湿这两类"非材料本身"的原因；再看密度与熔体流动速率，判断配方掺入与流动性变化；最后用分子量、黏数、玻璃化温度三项锁定分子链层面的差异。

顺序	项目	主要排除或确认的内容	数据异常时的下一步
1	外观检查	气泡、大小不均、黑点与异色粒	隔离该批，确认造粒与清机记录
2	水分含量	吸湿导致的加工异常	干燥后复测，再解释后续数据
3	密度	填料或回收料掺入	转入 5、6 项确认分子链是否同时变化
4	熔体流动速率	加工流动性的整体偏移	结合 2 排除水分影响，再转入 5、6 项
5	分子量	分子链长度与分布	与 6 项交叉印证
6	黏数	链的舒展、柔性与支化	与 5 项交叉印证
7	玻璃化温度	耐热定位与共聚组成	判定为组成型差异
